各位好!!小弟曹令衛

今天技術介紹主題為:燃燒控制系統之特徵。

燃燒機為鍋爐最重要一環,所有節能系統及固定汙染原排放數據皆與燃燒機系統息息相關。

您知道鍋爐燃燒系統有哪幾種嗎?

鍋爐燃燒系統大略分為

  • ON-OFF控制
  • 三位置控制
  • 比例式控制
  • PID控制
    等…以上為最普遍之控制方式

今天將一一跟各位解釋控制系統選用之差異,再請您提興趣閱讀。

※ON-OFF控制

大概說明:火焰燒到壓力到指定上限壓力之後停止直到低於指定下限壓力再啟動燃燒至指定上限壓力,此動作重複,業界稱為一段火控制



以上圖表為燃燒機啟動和熄火作動圖,您可看出若我們需要一個理想的穩定壓力,則此系統是無法達成輸出,且輸出過高會浪費能源而降壓過程又會熱損失,永遠都在一個不理想的狀態下運行,屬於效率非常差的燃燒系統。



※三位置控制

大概說明:火焰有分100%、50%、0%輸出位置,依照設定轉換點壓力來變化燃燒機輸出,業界稱為二段火控制

以上圖為三段控制燃燒機啟動、變換、熄火動作圖,您可看出燃燒設備會在蒸汽有供應下大小火可維持在比較小的區間,可更趨近使用者想要的壓力值,50%火力一般設定為使用者需求保溫或一般輸出蒸氣供應量做調整,穩定輸出火力減少不必要的高輸出及高衰退耗能浪廢,可有效降低燃料使用量,此設計為業界最常見之設計。

※看到這邊有沒有看到燃燒裝置的規律了呢?

四段控制、五段控制、六段控制,只要您燃燒機設計10%、20%、30%...100%等依照設計成為多段控制可更趨近於使用者需求蒸氣壓力。



※比例式控制

大概說明:簡單概要為多段式燃燒控制系統,此系統可隨意設定需求壓力值位置,並燃燒時穩定壓力值的誤差值極低一般不會超過0.3。

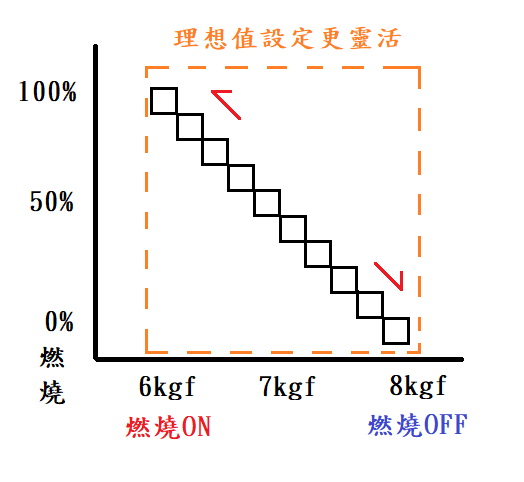

以上圖為比例式控制圖,每一小區都可以穩定需要的蒸氣壓力值,小區越密集壓力誤差就會越小,大多數會利用在大型鍋爐燃燒機上,為了避免大型鍋爐在瞬間需要高壓蒸氣時升壓速度過慢現象,會採取維持火力穩定壓力的方式待機,避免鍋爐火焰停止造成重新點火跟不上現場蒸氣需求。



本次技術介紹就到這邊

????? PID沒說到?????
